Монтаж топливной системы

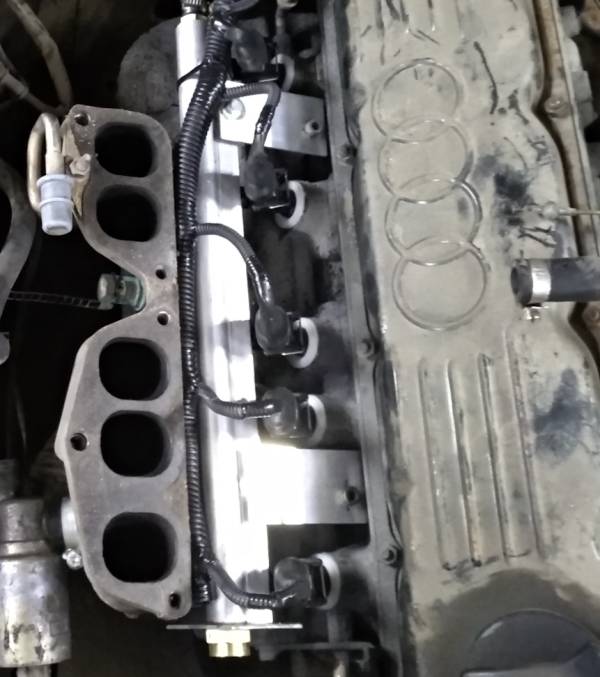

Установка рампы на Audi 100 атмо
- Снять дроссельный узел и воздуховоды.
- Демонтировать напорный диск (круглая пластина под дросселем).
- Демонтировать пластиковый обдув форсунок.
- Демонтировать дозатор распределитель (паук)
- Извлечь форсунки и стаканы мех инжектора из коллектора.

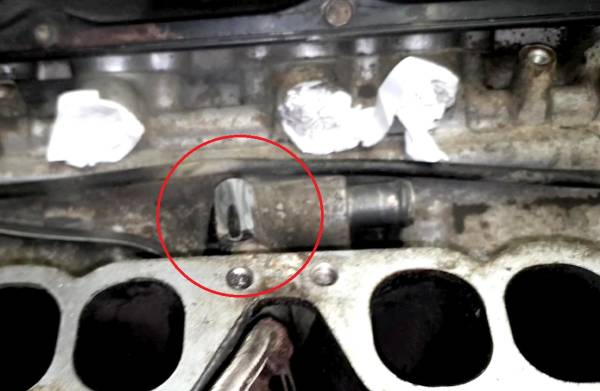

- Заглушить штуцер обдува форсунок на ГБЦ и на впускном коллекторе.
- Если крепление пусковой форсунки мешает рампе, его нужно срезать. Форсунку посадить обратно на герметик.

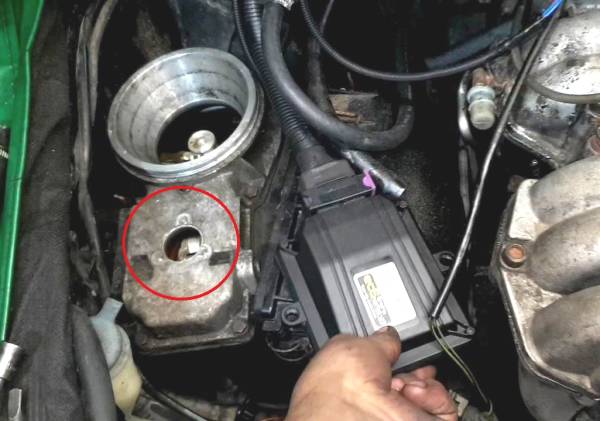

- Заглушить отверстие от дозатора, можно прикрутив на это место металлическую пластину на герметике.

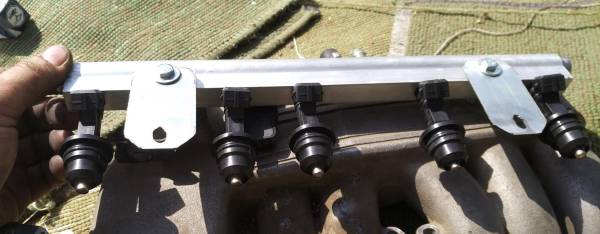

- Установить максимально до упора форсунки в рампу, без использования смазки.

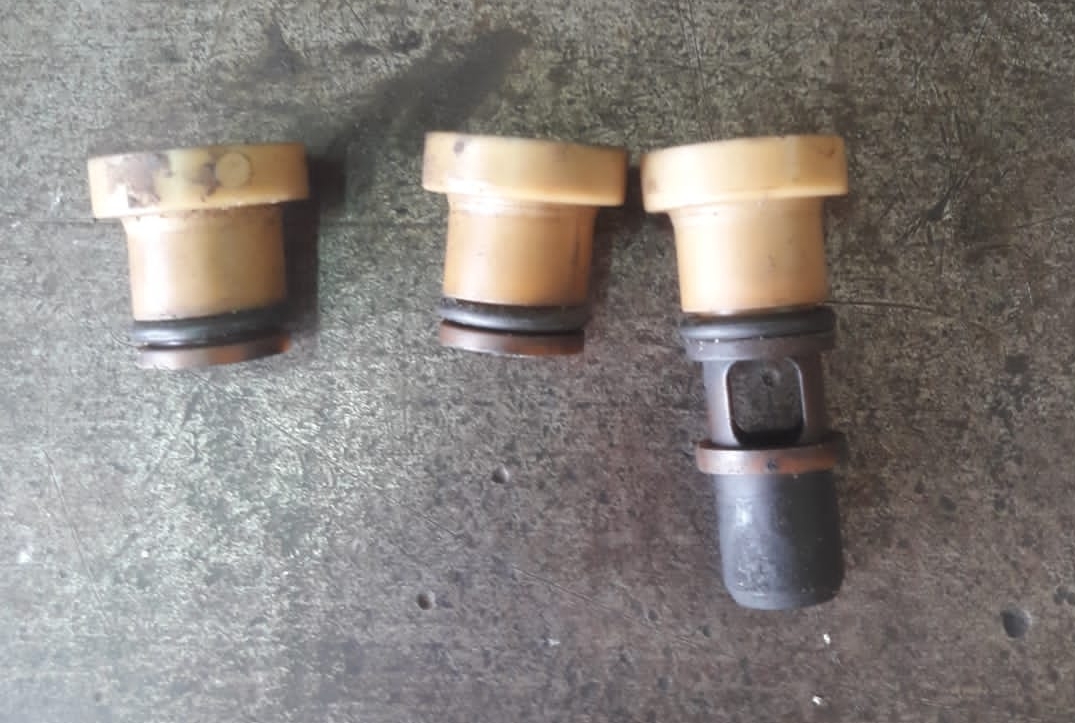

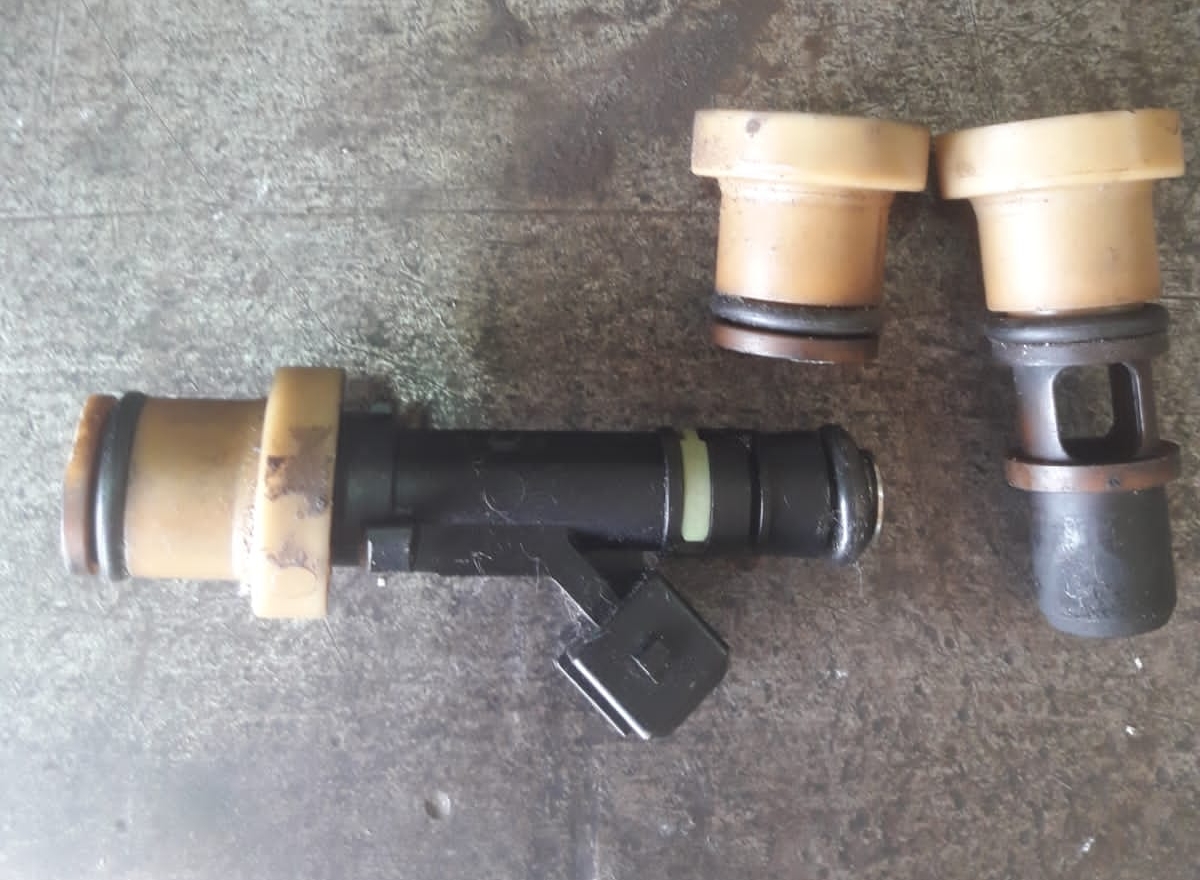

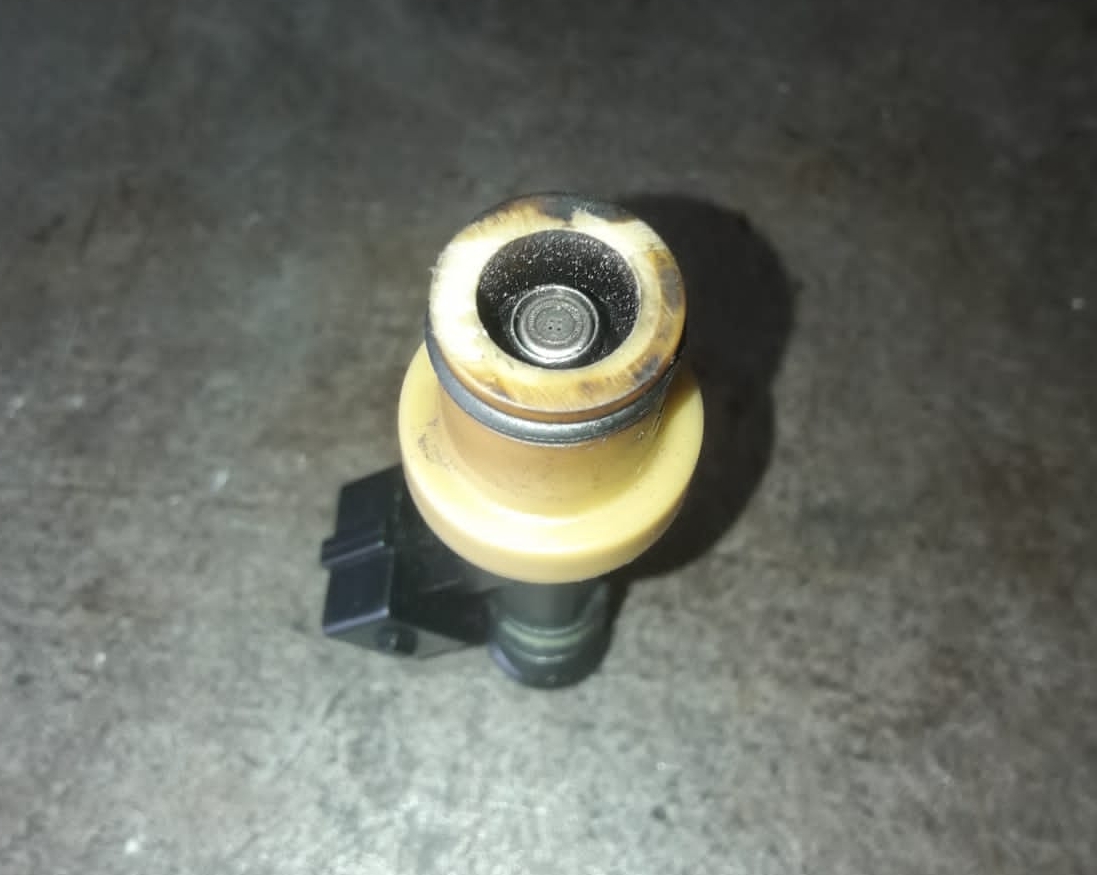

- Одеть максимально до упора стаканы на форсунки.
- Рампу в сборе вставить в форсуночные колодцы коллектора до упора. Перед монтажом можно смазать форсуночные стаканы силиконовой смазкой. Положение рампы — штуцером вперед.
- Рампа и форсунки должны быть установлены соосно без перекосов. Иначе возможны течи бензина.
- Проложить проводку и подключить разьемы к форсункам.
- Выгнуть крепления рампы по месту и разметить отверстия для крепежа.
- Просверлить отверстия и закрепить рампу.

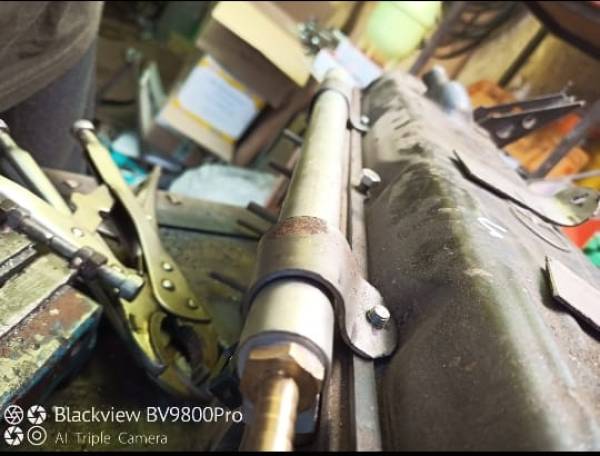

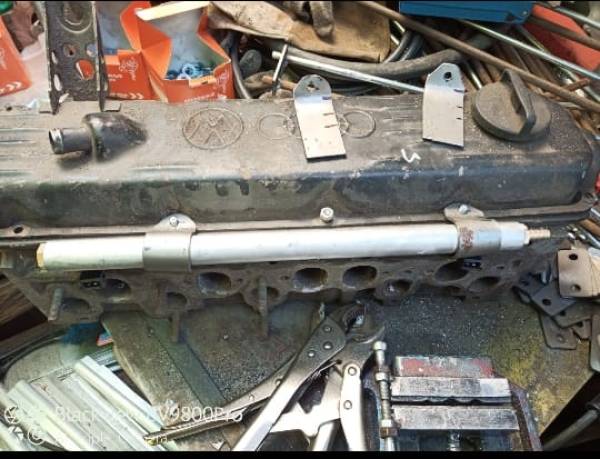

Установка рампы на Audi 100/200 Turbo
- Снять дроссельный узел и воздуховоды.
- Демонтировать напорный диск (круглая пластина под дросселем).
- Демонтировать пластиковый обдув форсунок.
- Демонтировать дозатор распределитель (паук)
- Извлечь форсунки мех инжектора из коллектора.
- Заглушить штуцер обдува форсунок на ГБЦ и на впускном коллекторе.
- Установить максимально до упора форсунки в рампу, без использования смазки.
- Рампу в сборе вставить в форсуночные колодцы коллектора до упора. Положение рампы — штуцером вперед.
- Рампа и форсунки должны быть установлены соосно без перекосов. Иначе возможны течи бензина.
- Проложить проводку и подключить разьемы к форсункам.
- Выгнуть крепления рампы по месту и разметить отверстия для крепежа.
- Просверлить отверстия и закрепить рампу.

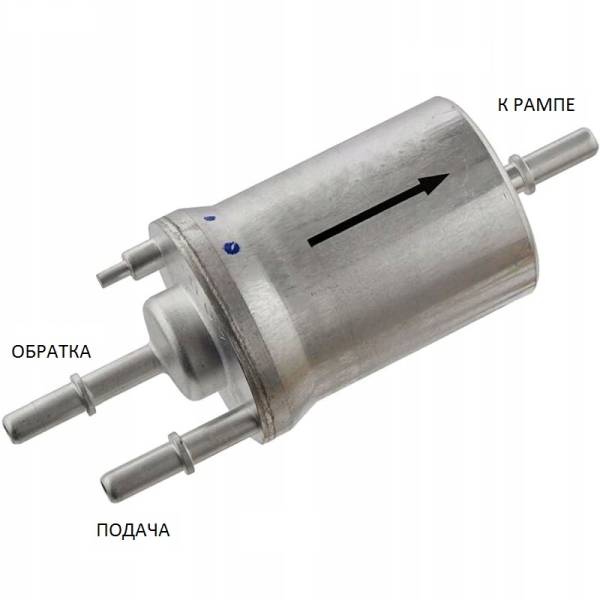

Схема подключения топливного фильтра с РДТ

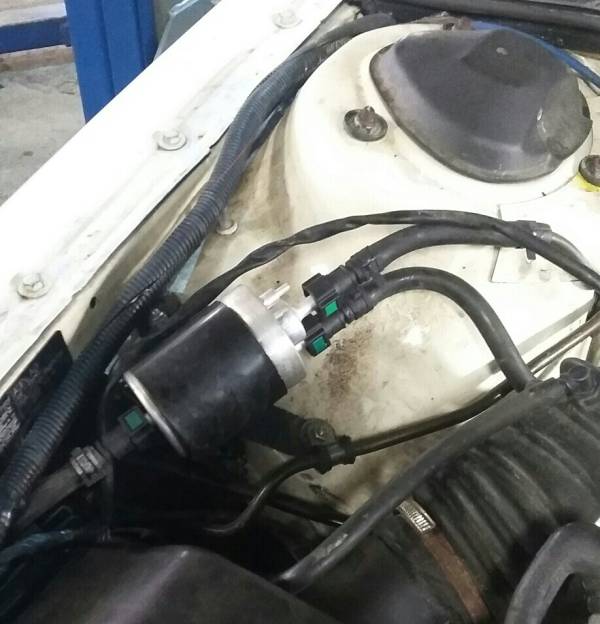

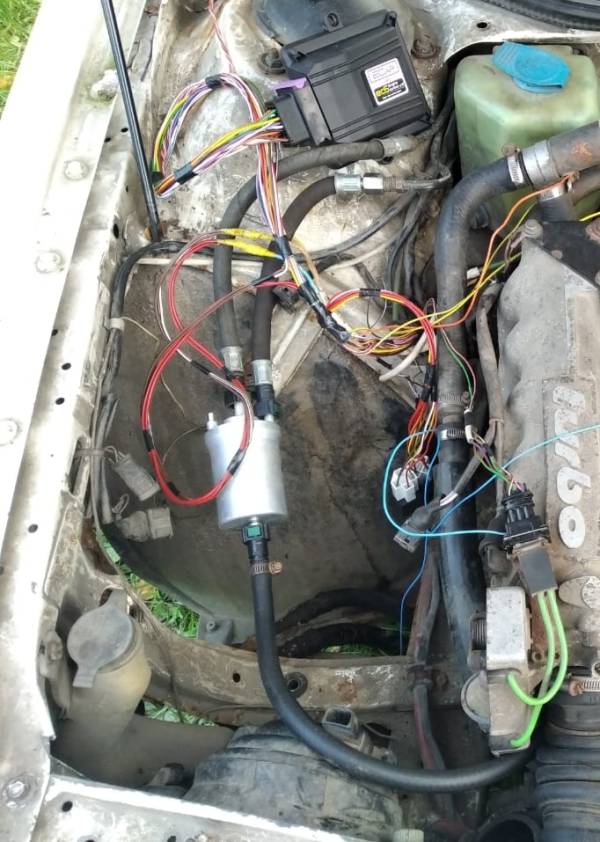

Установка топливного фильтра с РДТ на Audi 100/200
- Демонтировать топливный фильтр и установить новый из комплекта, со встроенным регулятором давления.
- Разрезать топливный шланг на отрезки нужной длины.
- Вставить в шланги и закрепить штуцера быстросьемы для фильтра.
- Подключить фильтр к рампе и к топливным магистралям используя хомуты из комплекта.
- Закрепить фильтр.

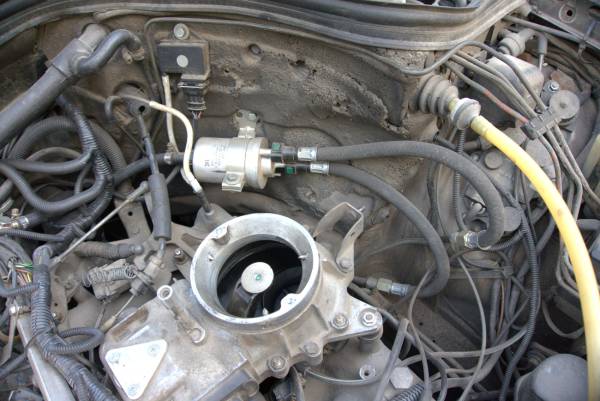

Установка топливного фильтра с РДТ на Mercedes M102/103
- Разрезать топливный шланг на отрезки нужной длины.
- Вставить в шланги и закрепить штуцера быстросьемы для фильтра.
- Подключить фильтр к рампе и к топливным магистралям используя хомуты из комплекта.
- Закрепить фильтр.

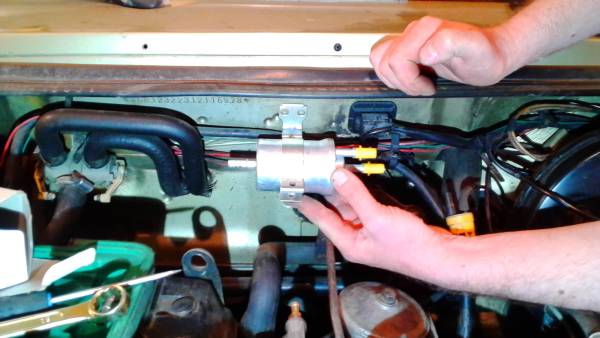

Установка топливного фильтра с РДТ на Mercedes 123 M102
- Разрезать топливный шланг на отрезки нужной длины.
- Вставить в шланги и закрепить штуцера быстросьемы для фильтра.
- Подключить фильтр к рампе и к топливным магистралям используя хомуты из комплекта.
- Закрепить фильтр.

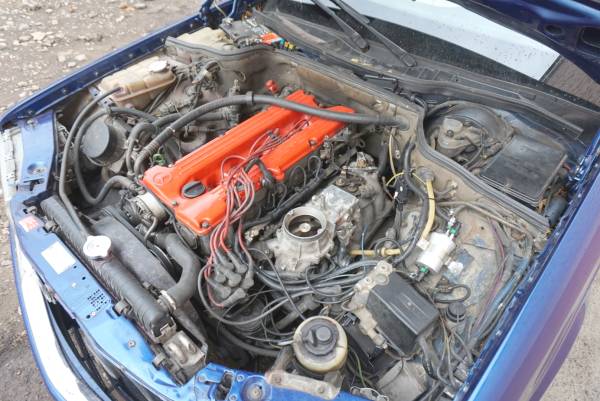

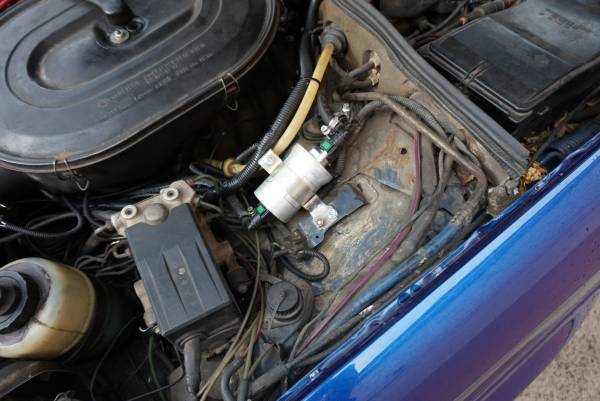

Установка топливного фильтра с РДТ на Mercedes M110
- Разрезать топливный шланг на отрезки нужной длины.
- Вставить в шланги и закрепить штуцера быстросьемы для фильтра.
- Подключить фильтр к рампе и к топливным магистралям используя хомуты из комплекта.
- Закрепить фильтр.

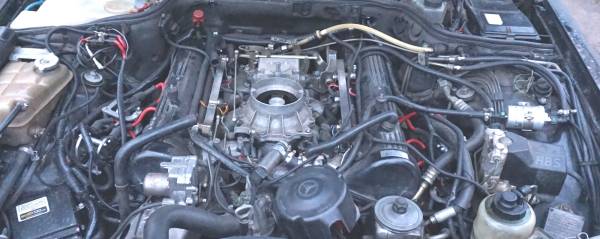

Установка топливного фильтра с РДТ на Mercedes M117
- Разрезать топливный шланг на отрезки нужной длины.
- Вставить в шланги и закрепить штуцера быстросьемы для фильтра.
- Подключить фильтр к рампам левой и правой головы через тройник и к топливным магистралям используя хомуты из комплекта.
- Закрепить фильтр.
