ДТОЖ
Эбу работает с датчиками температуры охлаждающей жидкости резистивного типа. Данные датчики меняют свое сопротивление в зависимости от температуры жидкости, в которую помещен датчик. В большинстве случаев зависимость обратная; температура растет - сопротивление падает, и наоборот. График зависимости сопротивления от температуры у датчиков этого типа, как правило представляет из себя нелинейную кривую.
Как работать с интерфейсом таблиц см. - Калибровка

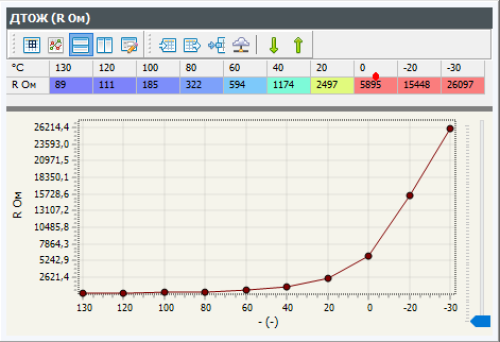

Таблица - ДТОЖ
Таблица калибровки датчика температуры охлаждающей жидкости - ДТОЖ. Представляет из себя описание графика зависимости сопротивления от температуры в табличном виде.
- °C - Температура в градусах Цельсия в узловых точках на оси X графика. Значения температуры в ячейках должны начинаться с положительных значений (слева), и равномерно убывать (вправо).
- R Ом - Сопротивление датчика в Омах в узловых точках на оси Y графика.
Каждому полю со значением температуры соответствует поле со значением сопротивления под ним.
Настройка ДТОЖ
Пример:

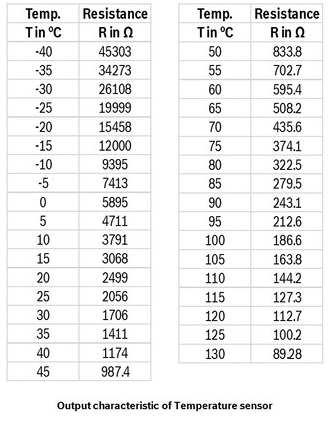

Ниже представлена таблица из спецификации ДТОЖ Bosch.
В столбце Temp. указаны точки измерения температуры в градусах Цельсия.
В столбце Resistance указаны значения сопротивления датчика (в Вольтах) измеренное при данной температуре.
Калибровка в данном случае может производится путем переноса значений ячеек из таблицы в спецификации датчика в таблицу калибровки. Таблица калибровки ДТОЖ выше, для примера заполнена даанными из этой таблицы.
Если у вас нет калибровочных данных на ваш датчик, то можно произвести калибровку вручную. Для этого потребуется мультиметр с возможностью измерения температуры.
- Налейте в емкость только что вскипевшую воду.
- Измерьте термопарой мультиметра температуру воды. Она должна быть около 100°C.
- Измерьте мультиметром сопротивление датчика.
- Внесите измеренное значение в строку R Ом таблицы под ячейкой с соответствующей температурой. Если предел измерения вашего мультиметра выставлен в кОм, то незабудьте умножить измеренное значения на x1000, чтобы получить значение в единицах Ом.
- Далее по мере остывания воды, контролируйте температуру мультиметром и при достижении температурой значений в ячейках, меряйте сопротивления датчика и вносите его значение в соответствующую ячейку.
- Те ячейки в таблице, которые выходят за пределы доступной для измерения температуры (как правило > 100°C и экстремально низкие), заполните вручную методом экстраполяции. Контролируйте, чтобы линия графика была плавной на всем диапазоне.
После переноса всех точек, нужно отправить таблицу в ЭБУ и сохранить в постоянной памяти.
