ДАД - датчик абсолютного давления.

Датчик давления работает следующим образом: На датчик действует давление воздуха, вследствие чего датчик выдает на своем выходе напряжение, соответствующее действующему давлению. Зависимость напряжения от давления представляет собой линейный график, наклон которого задается двумя точками разнесенными по краям линии этого графика.

Т.о. для калибровки датчика достаточно задать две любые точки, первую из «низа» графика, вторую из «верха» графика.

Таблица настройки датчика абсолютного давления - ДАД #1.

• Давление 1я тчк (кПа) - Давление в 1-ой (нижней) точке графика датчика
• Напряжение 1я тчк (В) - Напряжение в 1-ой (нижней) точке графика датчика
• Давление 2я тчк (кПа) - Давление во 2-ой (верхней) точке графика датчика
• Напряжение 2я тчк (В) - Напряжение во 2-ой (верхней) точке графика датчика

Таблица настройки датчика абсолютного давления - ДАД 2. Идентична таблице ДАД 1.

Пример:

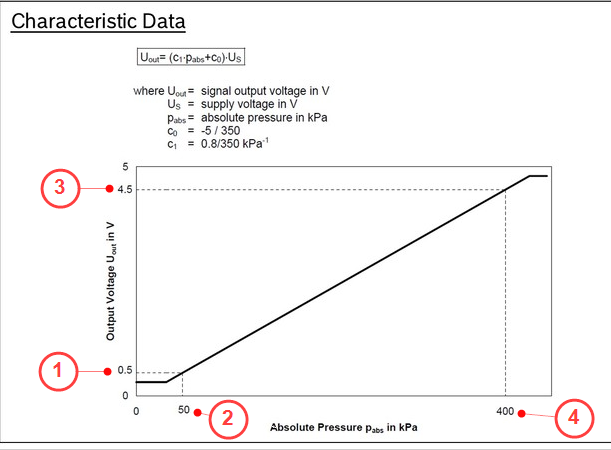

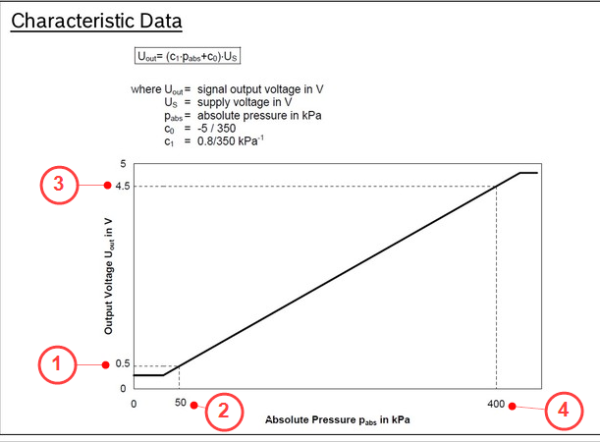

На рисунке показан график зависимости напряжения от давления из спецификации ДАД Bosch 0 281 006 051. Ось X показывает давление в кПа, ось Y показывает напряжение в Вольтах.

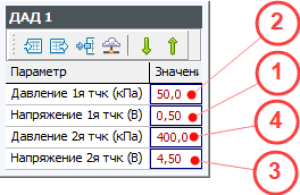

Таблица калибровки для этого датчика будет иметь следующий вид:

Из представленного примера виден принцип переноса данных из спецификации датчика в таблицу калибровки.

После переноса всех точек, нужно отправить таблицу в ЭБУ и сохранить в постоянной памяти.

Для данных таблиц, для упрощения настройки можно загрузить готовые шаблоны калибровок для разных датчиков из Облачного хранилища калибровок. См. - Облачное хранилище калибровок и таблиц.
